当前位置：主页 » 产品展示 » 闸阀 » NKZ41H铸钢真空闸阀

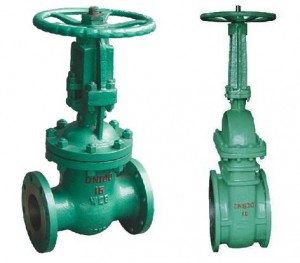

产品名称:NKZ41H铸钢真空闸阀
简要描述:

NKZ41H铸钢真空闸阀主体采用铸钢结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。

想了解更多信息请联系我们.

上一个下一个

详细资料

NK系列真空隔离阀之铸钢法兰真空闸阀系列：

阀门型号： NKZ41H、NKZ44H或DKZ41H、DKZ44H。
阀门口径：DN15～DN600
公称压力：1.6Mpa～10.0MPa
工作温度：≤425℃（铬钼钢材为≤550℃）
适合介质：水、蒸汽、带腐蚀性蒸汽、空气等
阀门材质：以上型号为碳钢材质（铬钼钢材质NKZ44Y、不锈钢NKZ44W）
驱动方式：以上型号为手动开启（电动型号为NKZ944H，齿轮驱动型号为NKZ544H，有需要其他驱动执行器的朋友请直接打我厂电话联系。）
设计标准：GB3595、GB12234

一、手动铸钢法兰真空闸阀特点和用途：

NKZ41H、NKZ44H或DKZ41H、DKZ44H真空隔离闸阀又称真空隔离闸板阀，此阀门的结构特点有：
1、NKZ41H铸钢真空闸阀主体采用铸钢结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。

2、密封面运动摩擦力小，启闭轻便，而且密封面磨损有自动补偿功能。

3、结构简单、紧凑、检修方便，使用长。

4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且各接各面采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。

5、本系列阀门连接形式分法兰、焊接（焊接型号为NKZ64H）两种；驱动方式有手动和电动（带电动装置型号为NKZ944H请在搜索框查找，这里就不再做介绍。）

真空闸阀的用途：该阀门适用于工作温度≤425℃（铬钼钢材NKZ44Y型为≤550℃），工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

二、NKZ44H-10C、NKZ44H-16C型真空隔断闸阀主要尺寸及重量mm：

以下1.0~1.6MPa压力尺寸规格同样适用NKZ41Y-16I、NKZ44Y-16I或DKZ41Y-16I、DKZ44Y-16I

公称压力	公称通径	主要外形尺寸及连接尺寸									重量 kg
公称压力	公称通径	L	H	D	D1	D2	b	f	z-d	DO	重量 kg
1.0	50	250	345	160	125	100	16	3	4-18	250	28
	65	265	395	180	145	120	18	3	4-18	250	40
	80	280	425	195	160	135	20	3	4-18	300	55
	100	300	510	215	180	155	20	3	8-18	300	72
	125	325	570	245	210	185	22	3	8-18	350	106
	150	350	725	280	240	210	24	3	8-23	350	146
	200	400	820	335	295	265	26	3	8-23	400	220
	250	450	890	390	350	320	28	3	12-23	400	315
	300	500	1070	440	400	368	28	3	12-23	450	398
	350	550	1320	500	460	428	30	4	16-23	550	530
	400	406	1450	565	515	482	32	4	16-25	550	690
	450	432	1560	615	565	532	32	4	20-25	600	870
	500	457	1720	670	620	585	34	4	20-25	650	1080
	600	508	1880	780	725	685	36	5	20-30	700	1350
	700	750	2085	895	840	800	40	5	24-30	750	1950
	800	800	2590	1010	950	905	44	5	24-34	800	2500
1.6	50	250	345	160	125	100	16	3	4-18	250	28
	65	270	5	180	145	120	18	3	4-18	250	40
	80	280	425	195	160	135	20	3	8-18	300	58
	100	300	510	215	180	155	20	3	8-18	300	75
	125	325	570	245	210	185	22	3	8-18	350	110
	150	350	725	280	240	210	24	3	8-23	350	150
	200	400	820	335	295	265	26	3	12-23	400	223
	250	450	890	405	355	320	30	3	12-25	450	326
	300	500	1070	460	410	375	30	3	12-25	550	432
	350	550	1320	520	470	435	34	4	16-25	600	572
	400	406	1450	580	525	485	36	4	16-30	650	740
	450	432	1560	640	585	545	40	4	20-30	700	955
	500	457	1720	705	650	608	44	4	20-34	750	1195
	600	508	1880	840	770	718	48	5	20-41	800	1455
	700	750	2085	910	840	788	50	5	24-41	850	2110
	800	800	2590	1020	950	898	52	5	24-41	950	2630

NKZ44H-25C、40C、NKZ44Y-25I、40I；DKZ44H-25C、40C、DKZ44Y-25I、40I主要尺寸：

公称压力	公称通径	主要外形尺寸及连接尺寸mm									重量kg
公称压力	公称通径	L	H	D	D1	D2	b	f	z-d	DO	重量kg
2.5	50	250	345	160	125	100	20	3	4-18	250	30
	65	270	395	180	145	120	22	3	8-18	250	43
	80	280	425	195	160	135	22	3	8-18	300	60
	100	300	510	230	190	160	24	3	8-23	300	79
	125	325	570	270	220	188	28	3	8-25	350	114
	150	350	725	300	250	218	30	3	8-25	350	157
	200	400	820	360	310	278	34	3	12-25	400	243
	250	450	890	425	370	332	36	3	12-30	450	345
	300	500	1070	483	430	390	40	4	16-30	550	455
	350	550	1320	550	490	448	44	4	16-34	650	615
	400	406	1450	610	550	505	48	4	16-34	700	794
	450	432	1560	660	600	555	50	4	20-34	750	1018
	500	457	1720	730	660	610	52	4	20-41	800	1250
	600	508	1880	840	770	718	56	5	20-41	850	1528
	700	750	2085	955	875	815	60	5	24-48	900	2265
	800	800	2590	1070	990	930	64	5	24-48	1000	2847

NKZ44H-25C、40C、NKZ44Y-25I、40I；DKZ44H-25C、40C、DKZ44Y-25I、40I

公称压力	公称通径	主要外形尺寸及连接尺寸mm									重量kg
公称压力	公称通径	L	H	D	D1	D2	b	f	z-d	DO	重量kg
4.0	50	250	345	160	125	100	20	3	4-18	300	35
	65	270	395	180	145	120	22	3	8-18	300	49
	80	280	425	195	160	135	22	3	8-18	350	65
	100	300	510	230	190	160	24	3	8-23	350	87
	125	325	570	270	220	188	28	3	8-25	400	124
	150	350	725	300	250	218	30	3	8-25	400	172
	200	400	820	375	320	282	38	3	12-30	450	275
	250	450	890	445	385	345	42	3	12-34	550	392
	300	500	1070	510	450	408	46	4	16-34	650	515
	350	550	1320	570	510	465	52	4	16-34	750	684
	400	600	1450	655	585	535	58	4	16-41	850	902

NKZ44H-64C、100C ；DKZ44Y-64I、100I主要尺寸及重量mm：

公称压力	公称通径	主要外形尺寸及连接尺寸mm											重量kg
公称压力	公称通径	L	H	D	D1	D2	b	f	D6	f2	z-d	DO	重量kg
6.4	50	250	350	175	135	105	26	3	88	4	4-23	300	43
	65	270	405	200	160	130	28	3	110	4	8-23	300	60
	80	280	435	210	170	140	30	3	121	4	8-23	350	78
	100	350	515	250	200	168	32	3	150	4.5	8-25	400	100
	125	400	580	295	240	202	36	3	176	4.5	8-30	400	140
	150	450	735	340	280	240	38	3	204	4.5	8-34	450	204
	200	550	835	405	345	300	44	3	260	4.5	12-34	550	317
	250	650	905	470	400	352	48	3	313	4.5	12-41	650	475
	300	750	1080	530	460	412	54	4	364	4.5	16-41	750	630
	350	850	1340	595	525	475	60	4	422	5	16-41	800	850
	400	950	1460	670	585	525	66	4	474	5	16-48	900	1096
10.0	50	250	350	195	145	112	28	3	88	4	4-25	300	48
	65	270	405	220	170	138	32	3	110	4	8-25	300	68
	80	280	435	230	180	148	34	3	121	4.5	8-25	350	89
	100	350	515	265	210	172	38	3	150	4.5	8-30	400	112
	125	400	580	310	250	210	42	3	176	4.5	8-34	400	156
	150	450	735	350	290	250	46	3	204	4.5	12-34	450	220
	200	550	835	430	360	312	54	3	260	4.5	12-41	550	352
	250	650	905	500	430	382	60	3	313	4.5	12-41	650	535
	300	750	1080	585	500	442	70	4	364	4.5	16-48	750	730
	350	850	1340	655	560	498	76	4	422	5	16-54	850	995
	400	950	1460	715	620	558	80	4	474	5	16-54	950	1265
