当前位置:主页 » 产品展示 » 水利控制阀系列 » HH44T、HH44X、HH44H微阻缓闭止回阀

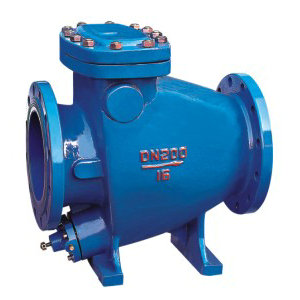

HH44T、HH44X、HH44H微阻缓闭止回阀
产品名称:HH44T、HH44X、HH44H微阻缓闭止回阀
简要描述:
HH44T、HH44X、HH44H微阻缓闭止回阀
想了解更多信息请联系我们.
上一个    下一个
详细资料

一、HH44T、HH44X、HH44H微阻缓闭止回阀产品概述:

HH44T(铸铁铜密封)、HH44X(铸铁橡胶软密封)、HH44H(碳钢不锈钢密封)。本阀门适用于安装在工业、农业、城市、高层住宅等给、排水系统的泵出口,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力,保护泵及管路的安全运行。

二、微阻缓闭止回阀特点及优点

1、设有平衡锤装置。阀瓣旋启时对水流的阻力小,开阀力仅为原旋启式的五分之一,为节能性产品。
2、阀瓣关闭的后段行程设有阻尼装置,且阻尼时间 ,可调,可防止破坏性水锤的产生。
3、新颖包胶阀瓣设计,密封可靠、防腐蚀,减振耐磨、使用寿命长;运行平稳,噪音低。

三、微阻缓闭止回阀主要零部件材料明细表:

序号 零件名称 材质
1 阀体/盖 灰铸铁、球墨铸、铸钢
2 阀瓣 钢板包橡胶
3 阀杆 不锈钢

四、压力试验:

公称压力
PN(MPa)
强度试验 水密封/上密封试验 气密封试验
1.5×PN(MPa) 1.1×PN(MPa) 0.5-0.7(MPa)
1.0 1.5 1.1 0.6 MPa
1.6 2.4 1.8
2.5 3.8 2.8

五、微阻缓闭止回阀主要零技术参数:

公称压力:1.0~2.5MPa 工作温度:0~80℃ 法兰标准:GB/T17241.6/GB9113
公称通径:40~600mm 适用介质:水、污水、海水等 试验标准:GB/T13927/API598

六、HH44T、HH44X、HH44H系列微阻缓闭止回阀主要连接外型尺寸(单位:mm):

DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 200 230 290 310 350 400 450 500 600 700 800 900 1000 1100 1300
H 300 300 340 355 400 470 620 630 740 860 965 1070 1140 1240 1450
A 210 220 230 255 288 325 370 390 485 500 605 718 810 880 990
