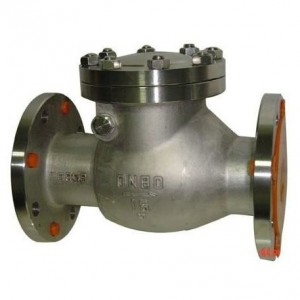

H44W型旋启式不锈钢止回阀

产品名称:H44W型旋启式不锈钢止回阀
简要描述:

H44W型不锈钢旋启式止回阀常应用于销酸类、磷酸、醋酸类、混酸、尿素、甲铵液、磷酸等腐蚀性介质的管道上，做防止介质逆流之用。

想了解更多信息请联系我们.

上一个下一个

详细资料

一、H44W型国标不锈钢旋启式止回阀：

H44W型不锈钢旋启式止回阀常应用于销酸类、磷酸、醋酸类、混酸、尿素、甲铵液、磷酸等腐蚀性介质的管道上，做防止介质逆流之用。

二、H44W止回阀生产应用规范：

1、设计制造：GB/T12235
2、结构长度：GB/T12221
3、法兰尺寸：JB/T79
4、检验试验：JB/T9092
5、材料：碳钢GB/T12229、不锈钢GB/T12230、合金钢Q/ZB66
6、标志：GB/T12220
7、供货：JB/T7928

三、不锈钢止回阀主要零件材料及主要用途：

阀体	阀盖	阀瓣	阀座	适用介质	适用温度（≤℃）
WCB		WCB+D507Mo	WCB+D577	水、油品、蒸汽	425
ZG1Cr18Ni9Ti		0Cr18Ni9+ Stellite12	0Cr18Ni9+ Stellite6	销酸类	200
ZG1Cr18Ni2Mo2Ti		CF8M+Stellite12	ZG1Cr18Ni2Mo2Ti	磷酸、醋酸类、混酸	200
ZG00Cr17Ni14Mo2		CF3M+Stellite12	CF3M+Stellite6	尿素、甲铵液、磷酸	200
ZG1Cr5Mo		ZG1Cr5Mo+ Stellite12	ZG1Cr5Mo+ Stellite6	水、油品、蒸汽	550

四、不锈钢止回阀主要外形尺寸和连接尺寸（mm）：

1、型号：H44H-16C，H44W-16P，H44W-16R

公称通径DN	L	D	D1	D2	b	Z-Φd	H	WT（Kg）
50	230	160	125	100	16	4-Φ18	135	21
65	290	180	145	120	18	4-Φ18	142	28
80	310	195	160	135	20	8-Φ18	165	38
100	350	215	180	155	20	8-Φ18	180	58
125	400	245	210	185	22	8-Φ18	210	92
150	480	280	240	210	24	8-Φ23	233	130
200	500	335	295	265	26	12-Φ23	304	210
250	550	405	355	320	30	12-Φ25	348	294
300	650	460	410	375	30	12-Φ25	390	367
350	750	520	470	435	34	16-Φ25	430	410
400	850	580	525	485	36	16-Φ30	468	461
450	950	640	585	545	40	20-Φ30	523	570
500	1025	705	650	608	44	20-Φ34	525	850

2、型号：H44H-25C，H44W-25P，H44W-25R

公称通径DN	L	D	D1	D2	b	Z-Φd	H	WT（Kg）
50	230	160	125	100	20	4-Φ18	160	22
65	290	180	145	120	22	8-Φ18	175	29
80	310	195	160	135	22	8-Φ18	185	38
100	350	230	190	160	24	8-Φ23	220	61
125	400	270	220	188	28	8-Φ25	248	96
150	480	300	250	218	30	8-Φ25	276	132
200	550	360	310	278	34	12-Φ25	350	213
250	650	425	370	332	36	12-Φ30	410	297
300	750	485	430	390	40	16-Φ30	430	372
350	850	550	490	448	44	16-Φ34	518	415
400	950	610	550	505	48	16-Φ34	560	480
450	1025	660	600	555	50	20-Φ34	582	610
500	1150	730	660	610	52	20-Φ41	618	920

3、型号：H44H-40C，H44W-40P，H44W-40R凹面法兰连接：

公称通径DN	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	WT（Kg）
50	230	160	125	100	88	20	3	4	4-Φ18	169	22
65	290	180	145	120	110	22	3	4	8-Φ18	173	20
80	310	195	160	135	121	22	3	4	8-Φ18	185	38
100	350	230	190	160	150	24	3	4.5	8-Φ23	220	61
125	400	270	220	188	176	28	3	4.5	8-Φ25	248	96
150	480	300	250	218	204	30	3	4.5	8-Φ25	270	132
200	550	375	320	282	260	38	3	4.5	12-Φ30	342	213
250	650	445	385	345	313	42	3	4.5	12-Φ34	401	297
300	750	510	450	408	364	46	4	4.5	16-Φ34	423	372
350	850	570	510	465	422	52	4	5	16-Φ34	455	415
400	950	655	585	535	474	58	4	5	16-Φ41	510	480

4、型号：H44H-64C，H44W-64P，H44W-64R凹面法兰：

公称通径DN	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	WT（Kg）
50	300	175	135	105	88	26	3	4	4-Φ23	177	27
65	340	200	160	130	110	28	3	4	8-Φ23	197	37
80	380	210	170	140	121	30	3	4	8-Φ23	212	57
100	430	250	200	168	150	32	3	4.5	8-Φ25	248	89
125	500	295	240	202	176	36	3	4.5	8-Φ30	296	135
150	550	340	280	240	204	38	3	4.5	8-Φ34	330	184
200	650	405	345	300	260	44	3	4.5	12-Φ34	385	266
250	775	470	400	352	313	48	3	4.5	12-Φ41	445	396
300	900	530	460	412	364	54	4	4.5	16-Φ41	474	643
350	1025	595	525	475	422	60	4	5	16-Φ41	514	815
400	1150	670	585	525	474	66	4	5	16-Φ48	616	1234
