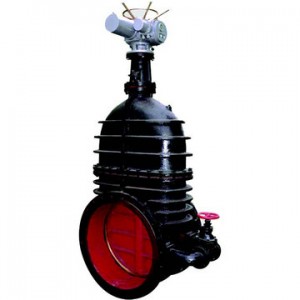

- 产品名称:Z941T-10、Z945T-10电动铸铁闸阀
- 简要描述:
Z941T、Z945T电动、法兰连接、楔式刚性单闸板，阀座密封面材料为铜合金，生产公称压力PN10~PN25，阀体材料为灰铸铁或球墨铸铁的闸阀。
一、电动铸铁闸阀产品说明：
Z941T-10电动明杆铸铁闸阀、Z945T-10电动暗杆铸铁闸阀：Z941T、Z945T电动、法兰连接、楔式刚性单闸板，阀座密封面材料为铜合金，生产公称压力PN10~PN25，阀体材料为灰铸铁或球墨铸铁的闸阀。
二、电动铸铁闸阀产品性能参数：
|
Z941T-10、Z945T-10 型电动铸铁闸阀主要性能参数 | ||||
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z945T-10 |
10 |
1.0 |
180 |
水、蒸汽、油品 |
|
Z941T-10 |
10 |
1.0 | ||
三、产品零部件材料：
|
Z941T-10、Z945T-10型电动铸铁闸阀零部件材料 |
| ||||||
|
型号 |
材料 |
| |||||
|
阀体、阀盖 |
闸板、阀座 |
阀杆 |
阀杆螺母 |
填料 |
手轮 |
| |
|
Z941T-10 |
灰铸铁 |
铜合金 |
2Cr13 |
铝铁青铜 |
柔性石墨 |
球墨铸铁 |
|
|
Z945T-10 |
| ||||||
四、产品外形及结构尺寸：
|
Z941T-10、Z945T-10型电动铸铁闸阀主要外形及结构尺寸（mm） | |||||||||||
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
D3 |
H |
H1 |
D0 |
重量/kg |
|
40 |
240 |
150 |
110 |
88 |
20 |
4×Φ17.5 |
164 |
602 |
602 |
300 |
68 |
|
50 |
250 |
165 |
125 |
102 |
20 |
4×Φ17.5 |
164 |
610 |
610 |
300 |
69 |
|
65 |
270 |
185 |
145 |
122 |
20 |
4×Φ17.5 |
164 |
612 |
612 |
300 |
80 |
|
80 |
280 |
200 |
160 |
133 |
20 |
8×Φ17.5 |
195 |
690 |
690 |
300 |
83 |
|
100 |
300 |
220 |
180 |
158 |
20 |
8×Φ17.5 |
220 |
833 |
833 |
300 |
94 |
|
125 |
325 |
250 |
210 |
184 |
22 |
8×Φ17.5 |
268 |
876 |
876 |
300 |
125 |
|
150 |
350 |
285 |
240 |
212 |
24 |
8×Φ22 |
280 |
958 |
958 |
300 |
160 |
|
200 |
400 |
340 |
295 |
268 |
26 |
12×Φ22 |
370 |
1096 |
1096 |
300 |
225 |
|
250 |
450 |
405 |
355 |
320 |
30 |
12×Φ26 |
460 |
1244 |
1244 |
300 |
348 |
|
300 |
500 |
460 |
410 |
370 |
30 |
12×Φ26 |
530 |
1430 |
1474 |
400 |
485 |
|
350 |
550 |
520 |
470 |
430 |
34 |
16×Φ26 |
610 |
1565 |
1663 |
400 |
696 |
|
400 |
600 |
580 |
525 |
482 |
36 |
16×Φ30 |
710 |
1735 |
1886 |
400 |
1000 |
|
500 |
700 |
715 |
650 |
585 |
44 |
20×Φ33 |
5860 |
1961 |
2181 |
400 |
1064 |
