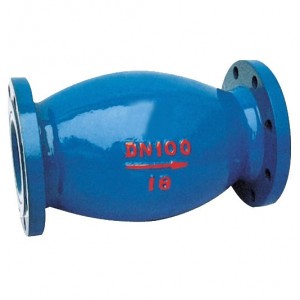

- 产品名称:HQ44X-16微阻球形止回阀
- 简要描述:
HQ44X系列无磨损球式止回阀结构及用途：HQ44X-16系列无磨损球式止回阀由阀体、球体和挡板等组成，采用橡胶包滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下、左右滚动，从而打开和关闭阀门，消声式关闭
想了解更多信息请联系我们.
详细资料
一、HQ44X系列无磨损球式止回阀结构及用途：
HQ44X系列无磨损球式止回阀由阀体、球体和挡板等组成，采用橡胶包滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下、左右滚动，从而打开和关闭阀门，消声式关闭，不产生水锤，密封性很好，水头损失少，可水平或垂直安装。内部流道采用流线型设计，压力损失小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声。该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。该止回阀用于一般工业管道，作为阻止介质逆流用；该阀比旋启式止回阀水锤平均值下降45%，噪声下降60%。
二、微阻球形止回阀主要技术参数：
公称压力：1.0～1.6MPa
公称通经：50～1000mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T17241.6 GB/T 9113
试验标准：GB/T 13927 AP1598
| 型号 | 公称压力﹝MPa﹞ | 试验压力﹝MPa﹞ | 适用温度 | 适用介质 | |
| 壳体 | 密封 | ||||
| HQ44X-10/16 HQ45X-10/16 |
1.0 | 1.5 | 1.1 | ≤80℃ | 水、弱腐 蚀性介质 |
| 1.6 | 2.4 | 1.76 | |||
三、HQ44X-10/16主要零件材料：
| 零件名称 | 阀体 | 球架、档板 | 球体 |
| 材料 | 铸铁、铸钢 | 铸钢 | 铸钢包橡胶 |
四、HQ44X球式止回阀主要外形尺寸：
| 公称通径 （mm） |
尺寸（mm） | ||
| L | H | H1 | |
| 50 | 250 | 180 | |
| 65 | 280 | 210 | |
| 80 | 310 | 225 | |
| 100 | 350 | 245 | |
| 125 | 400 | 280 | |
| 150 | 450 | 320 | |
| 200 | 550 | 380 | 510 |
| 250 | 650 | 450 | 570 |
| 300 | 750 | 510 | 640 |
| 350 | 850 | 715 | |
| 400 | 950 | 815 | |
| 450 | 1050 | 825 | |
| 500 | 1150 | 980 | |
| 600 | 1350 | 1155 | |
| 700 | 1450 | 1260 | |
| 800 | 1650 | 1350 | |
| 900 | 1900 | 1660 | |
| 1000 | 2100 | 1700 | |
上海工凯阀门有限公司是专业各种工程用配套阀门生产企业。价格实惠，欢迎拨打销售电话021-56419915、56419913、由阀门工程师为您服务。http://www.cngkv.com
