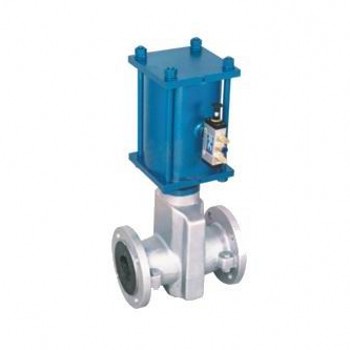

- 产品名称:GJ641X气动管夹阀
- 简要描述:
GJ641X气动管夹阀结构：本阀门由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。 工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。
一、GJ641X气动管夹阀结构：
本阀门由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。 工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。
二、GJ641X气动管夹阀主要性能规范：
|
适用温度 |
使用介质 |
|
≤80℃ |
矿浆、磨料、干湿型粉尘类 |
三、GJ641X气动管夹阀主要零件材料：
|
名称 |
材料 |
|
阀体 |
铝合金 |
|
套管 |
橡胶 |
|
阀杆 |
铸铜、碳钢 |
|
压杆 |
球墨铸铁 |
|
电动头 |
组合件 |
|
托架 |
球墨铸铁 |
四、GJ641X气动管夹阀主要连接尺寸： （单位：mm）
|
公称通径 （DN） |
公称压力 （MPa） |
工作压力 （MPa） |
L |
L1 |
D |
D1 |
Z-Φ |
H |
A |
重量 （kg） |
|
25 |
0.6 |
0.6 |
160 |
124 |
115 |
85 |
4-14 |
|
|
|
|
32 |
165 |
145 |
＊140 |
100 |
4-18 |
|
|
| ||
|
40 |
190 |
157 |
＊150 |
110 |
4-18 |
|
|
| ||
|
50 |
210 |
160 |
160 |
125 |
4-18 |
|
|
| ||
|
65 |
250 |
199 |
180 |
145 |
4-18 |
|
|
| ||
|
80 |
300 |
222 |
195 |
160 |
4-18 |
|
|
| ||
|
100 |
350 |
250 |
215 |
180 |
8-18 |
|
|
| ||
|
125 |
430 |
318 |
245 |
210 |
8-18 |
|
|
| ||
|
150 |
500 |
350 |
280 |
240 |
8-23 |
1000 |
265 |
| ||
|
200 |
0.4 |
0.4 |
650 |
446 |
335 |
295 |
8-23 |
1174 |
330 |
|
|
250 |
800 |
516 |
＊395 |
350 |
12-23 |
|
|
| ||
|
300 |
950 |
562 |
＊445 |
400 |
12-23 |
|
|
| ||
|
采用标准 设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78（PN1.0MPa） | ||||||||||
注：带＊者法兰标准为GB4216（PN1.0MPa）
