一、Z542W煤气闸阀：

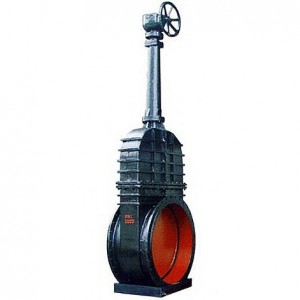

Z542W-1/2型伞齿轮传动楔式双闸板闸阀（煤气专用阀）。本系列阀门安装于各种污煤气、洁净煤气、管路中作启闭管路设备，主要用于冶金、制焦、煤气、化工等企业煤气管线的启闭控制。

二、性能规范：

型号 公称压力 MPa 试验压力 工作温度℃ 适用介质
强度（水） 密封（水）
Z542W 0.1 0.2 0.11 ≤100 煤气

三、主要零件材料：

零件名称 材料
阀体 HT200灰铸铁
阀盖 HT200灰铸铁
手轮 HT200灰铸铁
阀板 本体
阀杆 45*碳素钢
填料 油浸石棉盘根
垫片 橡胶石棉板

四、相关煤气阀、闸阀产品系列：

Z15T-10内螺纹暗杆楔式闸阀 MZ948W-2电动城市煤气快速启闭闸阀
NKZ41H真空法兰闸阀 MZ548W-2伞齿轮城市煤气快速启闭闸阀
BZ41H/W碳钢.不锈钢保温闸阀 MZ48W-1.5暗杆手动城市煤气快速启闭闸阀
Z41H排渣闸阀 MZ44W-1.5城市煤气快速启闭闸阀
NKZ61H/Z64H焊接式真空闸阀 MZ544W-1.5城市煤气快速启闭闸阀
DSZ41H/DSZ44H水封闸阀 MZ544W-1/1.5/2/4城市煤气快速启闭闸阀
Z44H/Z48H快速排污阀(蒸汽锅炉用阀门) MZ48W城市煤气快速启闭闸阀
高压法兰连接钢制闸阀 Z42W-1/2型楔式双闸板闸阀（煤气专用阀）
Z941W-16P/R电动闸阀 Z542W-1/2型伞齿轮传动楔式双闸板闸阀（煤气专用阀）
明杆弹性座封闸阀 Z41W法兰式不锈钢闸阀
Z45T-10型暗杆楔式闸阀 Z942W-1/2型电动楔式双闸板闸阀（煤气专用阀）
Z44T/W-10型暗杆楔式闸阀 高压法兰连接钢制闸阀
Z41T-10型楔式闸阀 波纹管闸阀
RVCX(Z45X)暗杆弹性座封闸阀 弹性座封闸阀

五、主要外形及连接尺寸：

公称通径 DN（mm） 主要结构尺寸（mm） 重量 (Kg)
L D D1 D2 b z–d H L1 Do
600 390 755 705 670 30 20—25 2513 398 451
700 430 860 810 775 32 24—25 2878 398 451
800 470 975 920 880 34 24—30 3528 439 520
900 510 1075 1020 980 36 24—30 3688 439 520
1000 550 1175 1120 1080 36 28—30 3938 439 520
1200 700 1375 1320 1280 40 32—30 4872 586 804
1400 900 1575 1520 1480 44 36—30 5540 586 804
1600 1000 1785 1730 1690 48 40—30 6265 586 900
1800 1500 1985 1930 1890 50 44—30 7216 600 900
2000 1800 2185 2130 2090 54 48—30 7985 600 900
