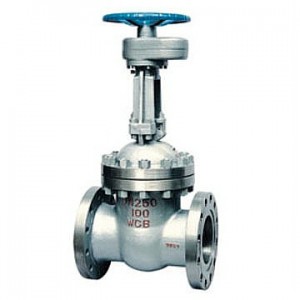

Z441H正齿轮闸阀，是在手动Z41H型闸阀的基础上，安装正齿轮头驱动，以方便高压闸阀的开启与关闭。正齿轮闸阀的开启关闭比手动Z41H型要省力得多。在高压状态下一个人便可轻松开启。本厂生产Z441H型正齿轮高压闸阀，正常供货期为5天以内。如需购买本产品请直接向本公司咨询。电话：021-56419913、56419915
一、正齿轮闸阀的主要性能规范 Capability Criterion：
| 型号 | 公称压力PN(MPa) | 试验压力ps(MPa) | 适用介质 | 工作温度(℃) | ||
| 强度 | 密封(液) | 低压密封(气) | ||||
| Z441H-25C | 2.5 | 3.8 | 2.8 | 0.6 | 水、蒸汽、油 | ≤425 |
| Z441H-40C | 4.0 | 6.0 | 4.4 | 0.6 | ≤425 | |
| Z441Y-40I | 4.0 | 6.0 | 4.4 | 0.6 | ≤550 | |
| Z441Y-40P | 4.0 | 6.0 | 4.4 | 0.6 | 酸、碱类 | ≤200 |
| Z441H-64C | 6.4 | 9.6 | 7.0 | 0.6 | 水、蒸汽、油 | ≤425 |
| Z441Y-64IGZ441Y-64I | 6.4 | 9.6 | 7.0 | 0.6 | ≤550 | |
| KZ441Y-64P | 6.4 | 9.6 | 7.0 | 0.6 | 酸性天然气 | ≤200 |
| Z441H-100CZ441Y-100C | 10.0 | 15.0 | 11.0 | 0.6 | 水、蒸汽、油 | ≤425 |
| Z441Y-100I | 10.0 | 15.0 | 11.0 | 0.6 | ≤550 | |
二、主要零件材料Materials Of main Parts ：
| 零件名称 | 阀体、阀盖 | 闸 板 | 阀 杆 | 阀杆螺母 | 填 料 | 手 轮 |
| Z441H-25CZ441H-40C
Z441H-64C Z441H-100C |
碳钢 | 碳钢 | 不锈钢优质碳钢 | 铝铁青铜 | 石墨石棉绳、柔性石墨 | 可锻铸铁 |
| Z441Y-100C | 优质碳钢堆焊硬质合金 | |||||
| KZ441Y-64P | 318钢 | 聚四氟乙烯 | ||||
| Z441Y-40IZ441Y-64I
GZ441Y-64I |
铬钼钢 | 铬镍钛钢堆焊硬质合金 | 铬硅钼钢 | 耐高温石棉绳 | ||
| Z441Y-100I | 柔性石墨 | |||||
| Z441Y-40P | 铬镍钛钢 | 铬镍钛钢 | 铬镍钢 | 浸聚四氟乙烯石棉绳 |
三、正齿轮闸阀的主要外型尺寸 Main outer Size：
型号：Z441H-25C的主要外型尺寸：
| 通径 | PN2.5MPa | |||||||||||
| L | D | D1 | D2 | D6 | b | Z-d | H0 | H | H1 | D0 | kg | |
| 300 | 500 | 485 | 430 | 390 | - | 40 | 16-30 | 1236 | 1145 | 1474 | 450 | 451 |
| 400 | 600 | 610 | 550 | 505 | - | 48 | 16-34 | 1540 | 1450 | 1886 | 500 | 998 |
型号：Z441H-40C的主要外型尺寸：
| 通径 | PN4.0MPa | |||||||||||
| L | D | D1 | D2 | D6 | b | Z-d | H0 | H | H1 | D0 | kg | |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 16-34 | 1234 | 1175 | 1475 | 450 | 610 |
| 350 | 850 | 570 | 510 | 465 | 422 | 52 | 16-34 | 1377 | 1322 | 1678 | 500 | 890 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 16-41 | 1552 | 1492 | 1900 | 560 | 1333 |
| 500 | 1150 | 755 | 670 | 612 | 576 | 62 | 20-48 | 2135 | 1975 | 2510 | 720 | 2526 |
型号：Z441H-64C的主要外型尺寸：
| 通径 | PN6.4MPa | |||||||||||
| L | D | D1 | D2 | D6 | b | Z-d | H0 | H | H1 | D0 | kg | |
| 300 | 750 | 530 | 460 | 412 | 364 | 54 | 16-41 | 1308 | 1220 | 1540 | 500 | 618 |
| 350 | 850 | 595 | 525 | 475 | 422 | 60 | 16-41 | 1565 | 1469 | 1850 | 560 | 945 |
| 400 | 950 | 670 | 585 | 525 | 474 | 66 | 16-48 | 1785 | 1640 | 2080 | 640 | 1818 |
| 500 | 1150 | 800 | 705 | 640 | 576 | 70 | 20-54 | 2135 | 1975 | 2510 | 720 | 2507 |
| 600 | 1350 | 930 | 820 | 750 | 678 | 76 | 20-58 | 2295 | 2425 | 2959 | 800 | 3352 |
型号：Z441H-100C的主要外型尺寸：
| 通径 | PN10.0MPa | |||||||||||
| L | D | D1 | D2 | D6 | b | Z-d | H0 | H | H1 | D0 | kg | |
| 150 | 450 | 350 | 290 | 250 | 204 | 46 | 12-34 | 838 | 775 | 952 | 360 | 301 |
| 200 | 550 | 430 | 360 | 312 | 260 | 54 | 12-41 | 1022 | 980 | 1216 | 400 | 579 |
| 225 | 600 | 470 | 400 | 352 | 287 | 56 | 12-41 | 1167 | 1051 | 1202 | 500 | 646 |
| 250 | 650 | 500 | 430 | 382 | 313 | 60 | 12-41 | 1167 | 1108 | 1377 | 550 | 687 |
| 300 | 750 | 585 | 500 | 442 | 364 | 70 | 16-48 | 1431 | 1324 | 1582 | 560 | 1178 |
| 350 | 850 | 655 | 560 | 498 | 422 | 76 | 16-54 | 1574 | 1448 | 1838 | 640 | |
