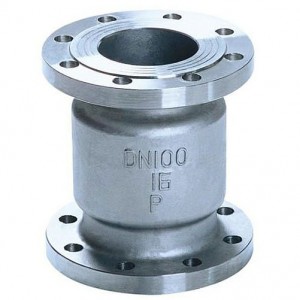

H42W-16P不锈钢立式止回阀

产品名称:H42W-16P不锈钢立式止回阀
简要描述:

H42W-16P不锈钢立式止回阀

立式止回阀系列阀门（H42H、H42W、H42T、H42X）正常处于关闭状态

想了解更多信息请联系我们.

上一个下一个

详细资料

立式止回阀系列阀门（H42H、H42W、H42T、H42X）正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。

一、H42W型PN16-PN40不锈钢立式止回阀材料表：

型号	PN	工作压力/Mpa	适用温度/℃	适用介质	材料
型号	PN	工作压力/Mpa	适用温度/℃	适用介质	阀体、阀瓣	导向阀	密封面
H42W-16P	16	1.6	≤200	腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢
H42W-25R	25	2.5	≤200	弱腐蚀介质	铬镍钼钛不锈钢	铬镍钼钛不锈钢	铬镍钼钛不锈钢

二、 H42W不锈钢立式止回阀试验检测性能规范：

技术参数		压力等级
技术参数		16	20	25	32	35	40	45	50	60	70
工作压力（Mpa）		≤16	≤20	≤25	≤32	≤35	≤40	≤45	≤50	≤60	≤70
试验压力（M）	强度	24	30	37.5	48	52.5	60	67.5	75	90	105
试验压力（M）	密封	17.6	22	27.5	35.2	38.5	44	49.5	55	66	77

三、H42W不锈钢立式止回阀主要外形尺寸：

1、H42W-16P、H42W-16R系列公称压力1.6Mpa：

型号	公称通径DN	主要连接尺寸尺寸
型号	公称通径DN	L	D	D 1	D 2	D 6	b	f	f 1	Z-φd	H
H42W-16PH42W-16R	40	200	145	110	85	-	16	2	-	4-18	95
	50	230	160	125	100	-	16	2	-	4-18	105
	65	290	180	140	120	-	18	2	-	4-18	120
	80	310	195	165	135	-	20	3	-	8-18	130
	100	350	215	180	155	-	20	3	-	8-18	140
	125	400	245	210	185	-	22	3	-	8-12	155
	150	480	280	240	210	-	24	3	-	8-23	180
	200	600	335	295	265	-	26	3	-	12-23	215

2、H42W-25P、H42W-25R系列公称压力2.5Mpa：

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L 1	L 2	L 3	D	D1	D2	b	f	Z-Φ
H42W-25PH42W-25R	15	-	85	85	95	65	45	16	-	4-Φ14
	20	-	95	95	105	75	55	16	-	4-Φ14
	25	-	100	105	115	85	65	16	-	4-Φ14
	32	-	105	150	135	100	78	16	-	4-Φ14
	40	-	115	160	145	110	88	18	-	4-Φ14
	50	140	125	170	160	125	100	20	3	4-Φ14
	65	160	145	180	180	145	120	22	3	8-Φ18
	80	185	155	200	195	160	135	22	3	8-Φ18
	100	210	210	210	230	190	160	24	3	8-Φ23
	125	-	275	275	275	220	188	28	3	8-Φ25
	150	300	225	300	300	250	218	30	3	8-Φ25
	200	380	380	380	360	310	278	34	3	12-Φ25
