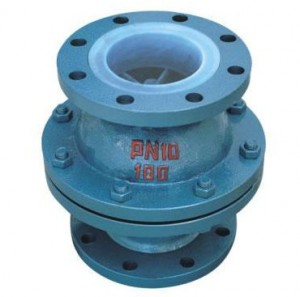

- 产品名称:H42F46、H42F-16C衬氟立式止回阀
- 简要描述:
H42F46、H42F-16C衬氟立式止回阀
FEP（F46）、PCTFE（F3）衬氟立式止回阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。作用：防止介质倒流。
想了解更多信息请联系我们.
详细资料
一、H42F46衬氟立式止回阀概述：
FEP（F46）、PCTFE（F3）衬氟立式止回阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。作用：防止介质倒流。
二、H42F46衬氟立式止回阀零件材料：
| 零件名称 | 材料 |
| 上下阀体 | 铸铁、铸钢、不锈钢、内衬F46、F3 |
| 阀 瓣 | 铸钢、不锈钢、衬F46、F3 |
| 垫 圈 | F4、F46 |
三、H42F衬氟立式止回阀技术规范：
| 设计标准 | GB12224 |
| 结构长度 | GB12221 |
| 法兰标准 | JB/T79-94 |
| GB9113.1-26 | |
| 检验试验 | GB/T13927 |
四、H42F46衬氟立式止回阀连接尺寸：
1、 H42F-10C型连接尺寸：
| 衬氟止回阀公称通径 | 衬氟止回阀的标准值 | 参考值 | |||||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Φd | B | W(kg) | |
| PN1.0(MPa) | |||||||||||
| 25 | 1 | 152 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | 135 | 6 | |
| 40 | 1 -1/2 | 178 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 170 | 10 | |
| 50 | 2 | 178 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 190 | 14 | |
| 65 | 2 -1/2 | 190 | 160 | 130 | 100 | 3 | 16 | 4-Φ14 | 210 | 18 | |
| 80 | 3 | 203 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 235 | 21 | |
| 100 | 4 | 267 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 300 | 40 | |
| 150 | 6 | 394 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 440 | 90 | |
2、H42F-16C型连接尺寸：
| 衬氟立式止回阀公称通径 | 衬氟止回阀的标准值 | 参考值 | ||||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Φd | B | W(kg) |
| PN1.6(MPa) | ||||||||||
| 25 | 1 | 152 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 135 | 6.8 |
| 40 | 1- 1/2 | 178 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 170 | 11.5 |
| 50 | 2 | 178 | 160 | 125 | 100 | 3 | 20 | 4-Φ8 | 190 | 15 |
| 65 | 2- 1/2 | 190 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 210 | 20 |
| 80 | 3 | 203 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 235 | 23 |
| 100 | 4 | 267 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 300 | 44 |
| 150 | 6 | 394 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 440 | 95 |
点击放大！
